电接点压力表
该类仪表适用于测量无爆炸危险、不结晶、不凝固，以及对铜和铜合金无腐蚀作用的液体、气体或蒸汽的压力。当为其配以相适应的电路时，即能对被测控的压力系统实现发信报警或自动控制。Y(N)X系列产品采用了磁助式电接点装置，具有动作稳定可靠、接点功率较大的优点。
抗震型具有抗工作环境强烈震动、介质剧烈脉动的能力。
服务热线：0510-8518-2228

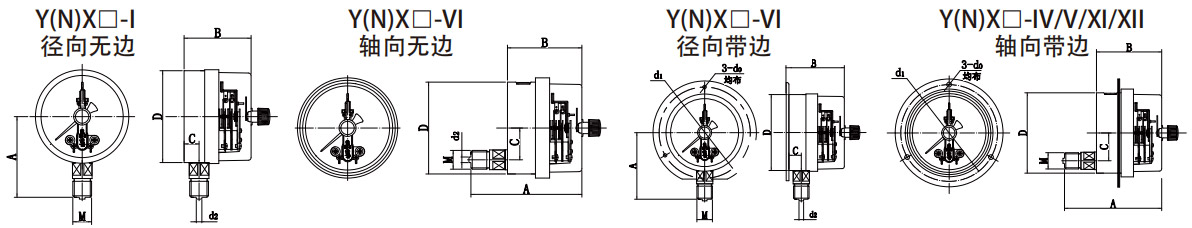

| 型号 | 外形尺寸（mm） | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | d0 | d1 | d2 | M | 开孔尺寸 | |
| Y(N)X60‑III/X | 65 | 55 | 0 | 60 | / | / | Φ5 | M14×1.5 | Φ63 |
| Y(N)X60‑V/XII | 65 | 55 | 0 | 60 | Φ4.5 | Φ72 | Φ5 | M14×1.5 | Φ63 |
| Y(N)X60‑VI | 56 | 56 | 12 | 60 | Φ4.5 | Φ72 | Φ5 | M14×1.5 | / |
| Y(N)X100‑I | 86 | 81 | 16 | 100 | / | / | Φ6 | M20×1.5 | / |
| Y(N)X100‑II/IX | 84 | 80 | 34 | 100 | / | / | Φ6 | M20×1.5 | Φ103 |
| Y(N)X100‑IV/XI | 84 | 80 | 34 | 100 | Φ5.5 | Φ118 | Φ6 | M20×1.5 | Φ103 |
| Y(N)X100‑VI | 86 | 82 | 16 | 100 | Φ5.5 | Φ118 | Φ6 | M20×1.5 | / |
| Y(N)X150‑I | 116 | 75 | 16 | 150 | / | / | Φ6 | M20×1.5 | / |
| Y(N)X150‑II/IX | 92 | 75 | 62 | 150 | / | / | Φ6 | M20×1.5 | Φ153 |
| Y(N)X150‑IV/XI | 92 | 75 | 62 | 150 | Φ5.5 | Φ165 | Φ6 | M20×1.5 | Φ153 |
| Y(N)X150‑VI | 116 | 77 | 16 | 150 | Φ5.5 | Φ165 | Φ6 | M20×1.5 | / |
| 型号 | Y(N)X60 | Y(N)X100 | Y(N)X150 |
| 公称直径 | Φ60mm | Φ100mm | Φ150mm |
| 测量范围(MPa) |
真空：‑0.1~0 压力真空：‑0.1~0.06、‑0.1~0.15、‑0.1~0.3、‑0.1~0.5、‑0.1~0.9、‑0.1~1.5、‑0.1~2.4 压力：0~0.1、0~0.16、0~0.25、0~0.4、0~0.6、0~1、0~1.6、0~2.5、0~4、0~6、0~10、0~16、0~25、0~40、0~60、0~100、0~160 |
||
| 精度 | ±1.6%FS、±2.5%FS | ||
| 接线方式 |
接线盒或航空插头：1 2 3 4 接 线 色 标 ：红 绿 黄 黑 输 出 端 子 ：上限 下限 公共端 接地 |
||
| 电气参数 |
磁助式最高工作电压：380V AC；220V DC 触点最大功率：30VA 磁簧式额定电压：24V 额定电流：0.5A 控制方式：全量程可调节上下限、上上限(双上限)、下下限(双下限)等缓行磁助接点开关 |
||
| 使用环境条件 | -40℃~70℃ 抗震型：‑25℃~+55℃；相对湿度≤85%； | ||
| 弹性元件材质 | 锡磷青铜 | ||
| 连接方式 | M14×1.5、M20×1.5、G1/4、G1/2（可按用户要求定制） | ||
| 安装型式 | 径向无边、径向带边、轴向无边、轴向带边 | ||
| 抗震等级 | V.H.3、抗震型V.H.4 | ||
| 防护等级 | IP54、IP65（需定制） | ||
