杆式静压液位计

物位仪表

杆式静压液位计是一种将传感器与保护杆一体化的直装式液位测量仪表，基于液体静压力与液位高度成正比的原理，传感芯体将压力信号转换为标准电信号，经电路处理后输出，实现液位连续测量。其主要是由测压传感器、导管和显示仪表组成，测压传感器安装在液体容器的底部，当液体高度变化时，传感器会受到相应的液体压力作用，并将压力信号转化为电信号输出。广泛应用于水处理、石油化工、电力、冶金、食品医药等行业，适用于水箱、储罐、反应釜、污水处理池等的连续液位测量、远程监控、自动控制。

在线咨询

服务热线：0510-8518-2228

产品详情

Product Features产品特点

01
一体结构，无可动部件，高可靠性，安装稳定、不易晃动，测量精度高，使用寿命长。
02
从水到污水，从油到粘度较大的液体都可以进行高精度测量，不受介质起泡、沉积等影响。
03
具有良好的抗干扰、防雷电能力。
04
具有电源反极性保护及过载限流保护，不锈钢材料不易疲劳磨损，抗振动、冲击、过载能力强、精度高、性能稳定。
05
密封的电子模块及双滤波压力补偿系统可抵抗气候现场变化的影响。
06
电子模块可输出4~20mA信号并同时带有过压保护的模块。
07
选择集成的温度传感器PT100可同时进行物位及温度的测量。

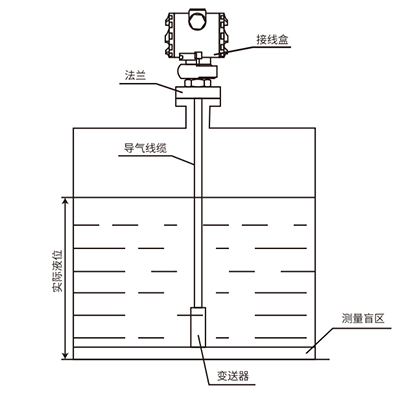

Technical Parameter工作原理

液位变送器传感器是通过测量由液位产生的静压力来确定液位高度的。液体静压力用公式:P=PO+ρgh表示。

当PO保持不变时，则压力取决于密度和液位两个变量。当液体密度为一定值时，液位将与压力成线性关系。这一压力作用在变送器扩散硅压力传感器的感压面上，通过传感器的压阻效应将压力转换成电压信号这一信号经放大直接转换成4~20mA。

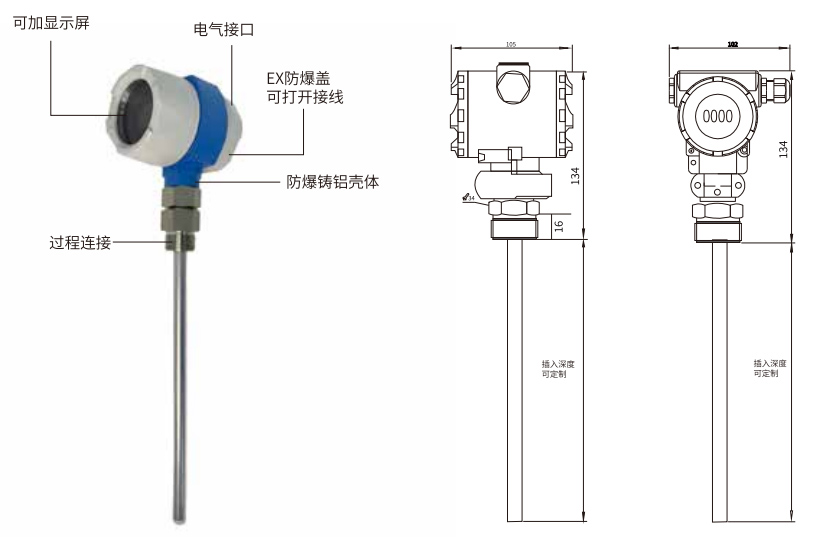

Product Dimensions产品尺寸

Technical Parameters技术参数

型号	YSZC‑9Yg
精度	±0.2%FS、±0.5%FS
测量范围	0～4m（可定制）
响应时间	≤100ms
长期稳定性	±0.2%FS/年
供电方式	12～36VDC（默认24VDC）
输出信号	4～20mA、0～5V、0～10V、RS485
传感器	Pt100
接液材质	304、316L、PP（其它可定制）
防护等级	IP65
压力过载	150%FS
温度补偿	-20～80℃
介质温度	-20～100℃
使用环境条件	-20～80℃；相对湿度≤80%RH（无凝结）
