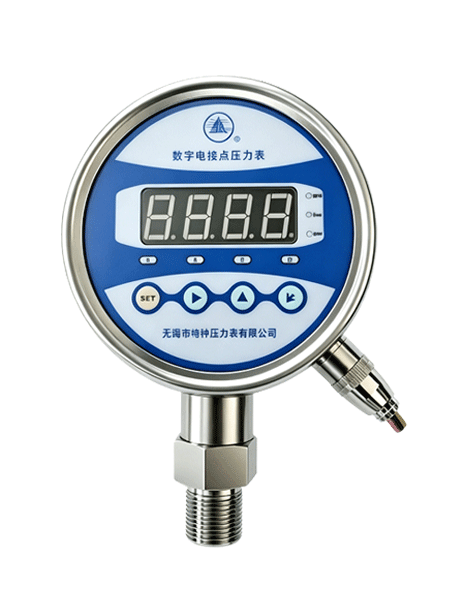

数字电接点压力表

数字电接点压力表是采用单片机控制的在线测量仪，是一款集压力测量、上下限报警、信号输出，数码管显示于一体的智能化压力探测器；它具有现场直接显示，信号同步传输，远程监控的功能。可通过上下限报警值设定来自动控制泵、阀或报警器的动作，达到及时有效的控制生产。尤其在腐蚀、振动等场所使用，更显其超凡性能。该产品经国家级计量部门检定合格，已广泛应用于石油、化工、冶金、电力、食品、医药、环保、机械等行业，实现对各工艺点压力的计量、监视和控制。

在线咨询

服务热线：0510-8518-2228

产品详情

Product Dimensions产品尺寸

型号	外形尺寸（mm）
型号	A	B	C	D	d₀	d₁	d₂	M	开孔尺寸
YSX60-Ⅰ	59	33	12	60	/	/	Φ5	M14×1.5	/
YSX60-Ⅱ	61	35	18	60	/	/	Φ5	M14×1.5	Φ63
YSX60-Ⅳ	61	35	18	60	R2.35×7.5	Φ72	Φ5	M14×1.5	Φ63
YSX100-Ⅰ	90	45	17	98	/	/	Φ6	M20×1.5	/
YSX100-Ⅱ	90	48	34	99	/	/	Φ6	M20×1.5	Φ103
YSX100-Ⅳ	90	48	34	99	R3×8	Φ118	Φ6	M20×1.5	Φ103
YSX150-Ⅰ	116	52	16.5	148	/	/	Φ5.5	M20×1.5	/
YSX150-Ⅱ	94	52	28	148	/	/	Φ5.5	M20×1.5	Φ153
YSX150-Ⅳ	94	52	28	148	Φ6	Φ165	Φ5.5	M20×1.5	Φ153

Technical Parameters技术参数

型号	YSX□
公称直径	Φ60、Φ100、Φ150
精度	±0.2%FS、±0.5%FS
测量范围	-0.1～250MPa
测量介质	与304或316L兼容的各种流体介质
采样频率	φ60：100次/秒 φ100/150：500次/秒
刷新频率	φ60：80次/秒 φ100/150：200次/秒
使用环境条件	-20℃～60℃；相对湿度≤80%RH
供电方式	12‑36VDC/220VAC
输出信号	1‑4路开关量(继电器)
显示方式	4位数码管
显示单位	MPa、kPa、kgf/cm²、psi、bar
传感器	扩散硅/玻璃微溶
压力类型	绝压、负压、正压、正负压
连接型式	螺纹、法兰
壳体材质	304
安装型式	径向无边、径向带边、轴向无边、轴向带边
防护等级	IP55
工作温度	-20℃～60℃
