远传压力表
该类仪表适用于测量无爆炸危险、不结晶、不凝固，以及对铜和铜合金无腐蚀作用的液体、气体或蒸汽的压力。仪表除现场指示压力值外，通过内部的滑线电阻发送器把被测值转换为电阻信号，传输至远离测量点的二次仪表上，以实现集中检测和远距离控制。抗震型表壳内填充阻尼油，从而具备抗工作环境振动及介质压力脉动的能力。
服务热线：0510-8518-2228
| 型号 | 外形尺寸（mm） | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | d0 | d1 | d2 | M | 开孔尺寸 | |
| YTZ(N)100‑I | 92 | 48 | 17 | Φ100 | / | / | Φ6 | M20×1.5 | / |
| YTZ(N)150‑I | 116 | 51 | 17 | Φ150 | / | / | Φ6 | M20×1.5 | / |

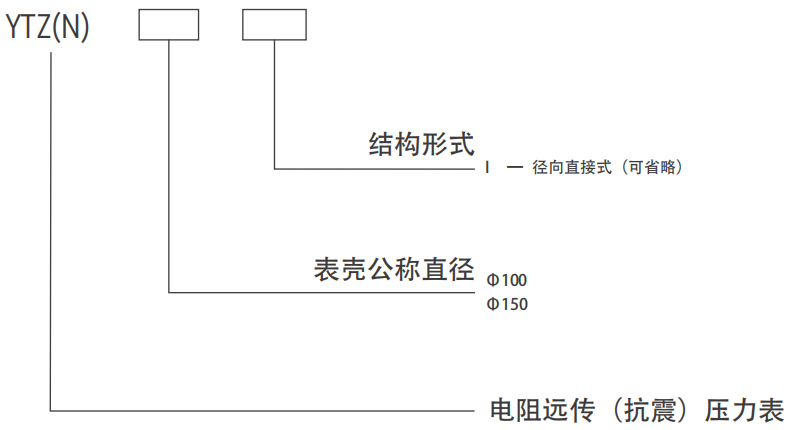

| 型号 | YTZ(N)100 | YTZ(N)150 |
| 公称直径 | Φ100mm | Φ150mm |
| 测量范围(MPa) |
真空：‑0.1~0 压力真空：‑0.1~0.06、‑0.1~0.15、‑0.1~0.3、‑0.1~0.5、‑0.1~0.9、‑0.1~1.5、‑0.1~2.4 压力：0~0.1、0~0.16、0~0.25、0~0.4、0~0.6、0~1、0~1.6、0~2.5、0~4、0~6、0~10、0~16、0~25、0~40、0~60、0~100、0~160 |
|
| 精度 | ±1.6%FS | |

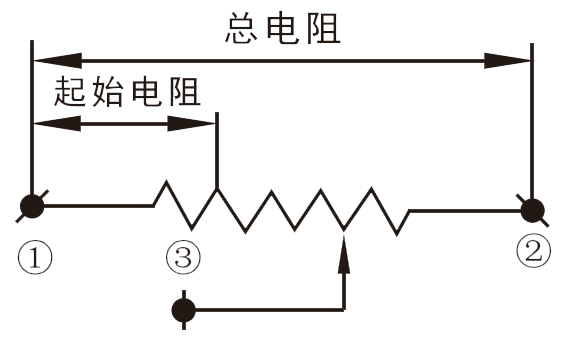

| 接线方式 |
|
|
| 电气参数 |
工作电压：接线端子1、2之间≤6VDC 起始电阻：3~20Ω 满度电阻：310~370Ω或340~400Ω |
|
| 使用环境条件 | -40℃~70℃ 抗震型：‑25℃~+55℃；相对湿度≤85%； | |
| 弹性元件材质 | 锡磷青铜、316L | |
| 连接方式 | M20×1.5、G1/2、NPT1/2（可按用户要求定制） | |
| 安装型式 | 径向无边、径向带边、轴向无边、轴向带边 | |
| 抗震等级 | V.H.3、抗震型V.H.4 | |
| 防护等级 | IP54 | |
